MCGS物联网远程运维方案介绍

4G版

1、触摸屏上电后连续点击触摸屏面板，进入“系统参数设置”界面，点击进入“TPC系统设置”界面；

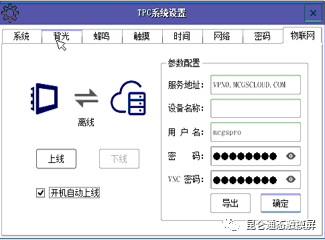

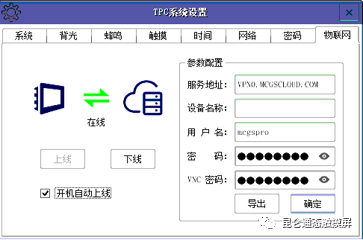

2、点击“物联网”标签，设置好“服务地址”、“设备名称”、“用户名”、“密码”和“VNC密码”， 设置完成后点击确定。

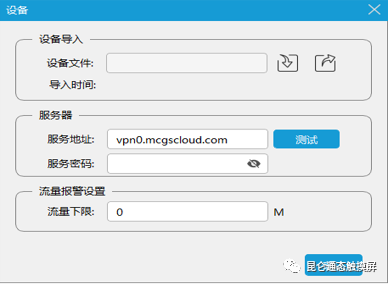

“服务地址”是VPN的服务器地址，默认是公共测试服务器，客户也可以用自己的服务器；

“设备名称”用于标识此设备，默认为空，也可以根据需求设置名称；

“用户名”和“密码”是在登录“MCGS调试助手”时需用到的用户名和密码，默认均为空，用户名由6-32 位的大小写字母组成；密码由6-32位大小写字母、数字组成；

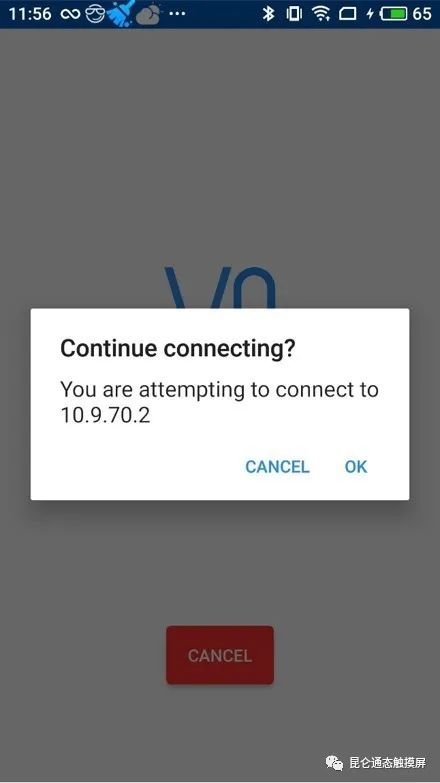

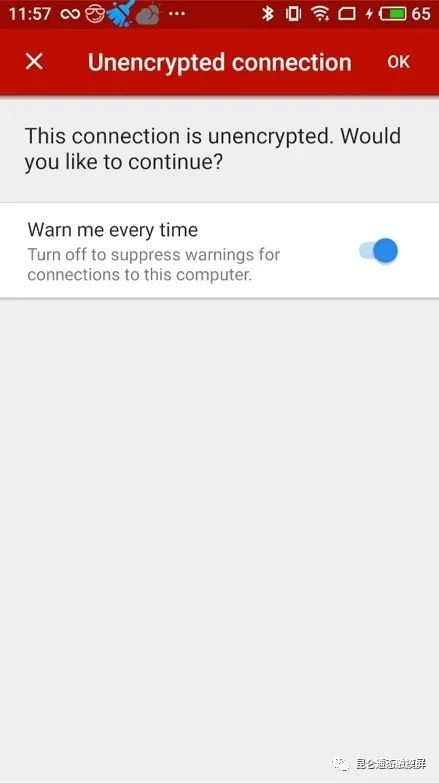

 “VNC密码”是手机或电脑通过VNC连接到触摸屏时需要使用的密码，默认均为“11111111”，可以设置 为空；

3、点击“上线”，当触摸屏的状态从“离线”变成“在线”，表示触摸屏已经成功连接到VPN服务器了。

注：点击“上线”，若出现“上线启动失败”警告窗口，请检查4G卡是否安装正确，当前环境4G信号

是否正常。

4、默认勾选了“开机自动上线”，保持默认即可，参数设置完成。

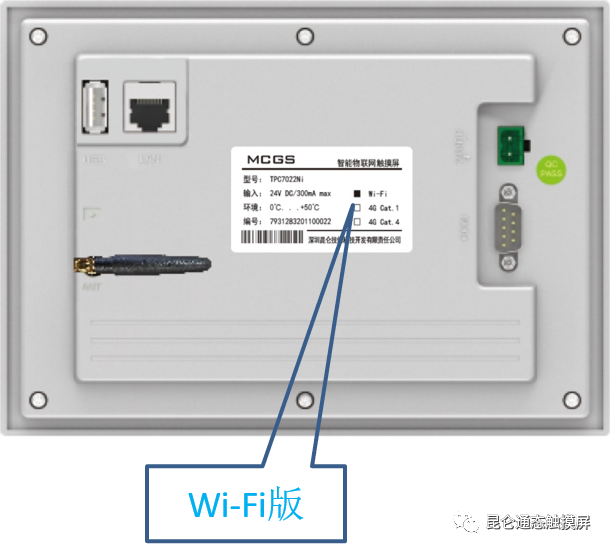

Wi-Fi版

1、触摸屏上电后连续点击触摸屏面板，进入“系统参数设置”界面，点击进入“TPC系统设置”界面；

2、点击“网络”标签，在网卡选项中选择“Wi-Fi”,然后点击“配置”，进入“Wi-Fi配置”窗口。

3、使能选择“启用”，点击SSID下拉框，选择要连接的无线网络名称，然后输入密码，点击“连 接”，连接成功后，状态由“未连接”变成“已连接”，然后关闭“Wi-Fi配置”窗口 。

4、点击“物联网”标签，设置好“服务地址”、“设备名称”、“用户名”、“密码”和“VNC密码”，

设置完成后点击确定。

“服务地址”是VPN的服务器地址，默认是公共测试服务器，客户也可以用自己的服务器；

“设备名称”用于标识此设备，默认为空，也可以根据需求设置名称；

“用户名”和“密码”是在登录“MCGS调试助手”时需用到的用户名和密码，默认均为空，用户名由6-32

   位的大小写字母组成；密码由6-32位大小写字母、数字组成；

“VNC密码”是手机或电脑通过VNC连接到触摸屏时需要使用的密码，默认均为“11111111”，可以设置为空；

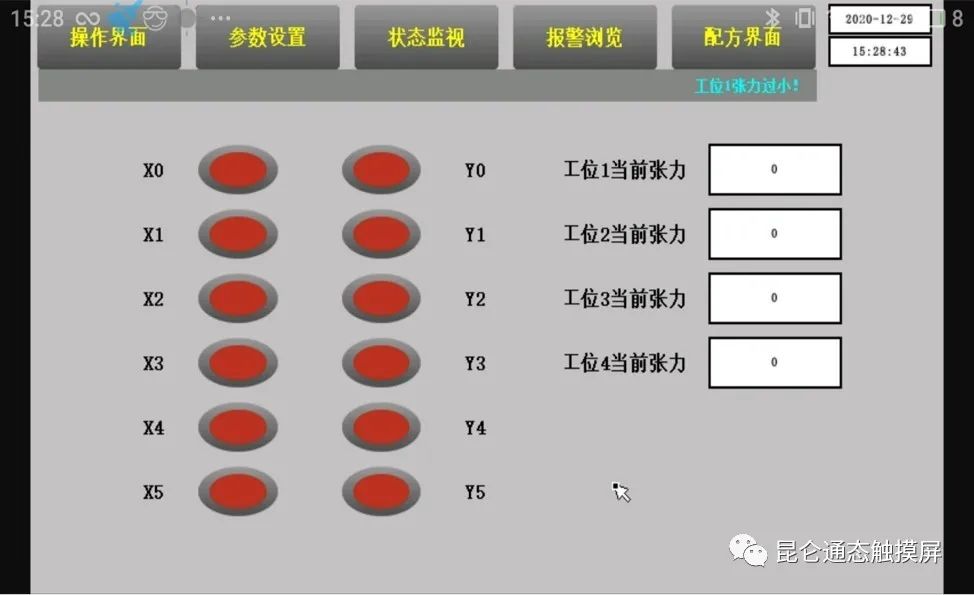

一、功能概述

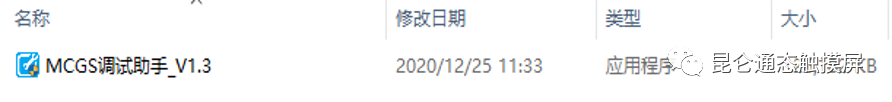

二、调试助手安装说明

三、操作说明

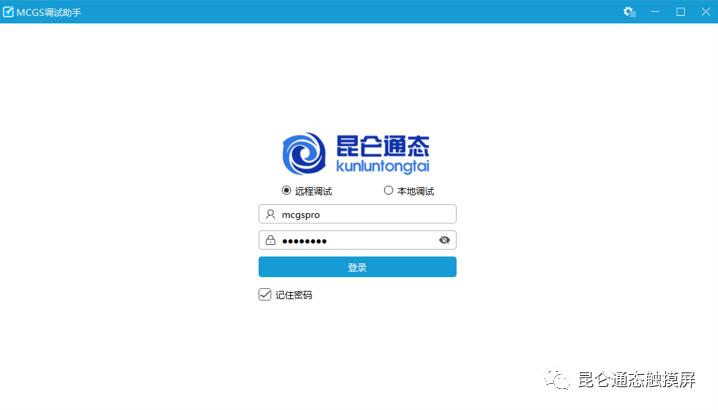

用户登录

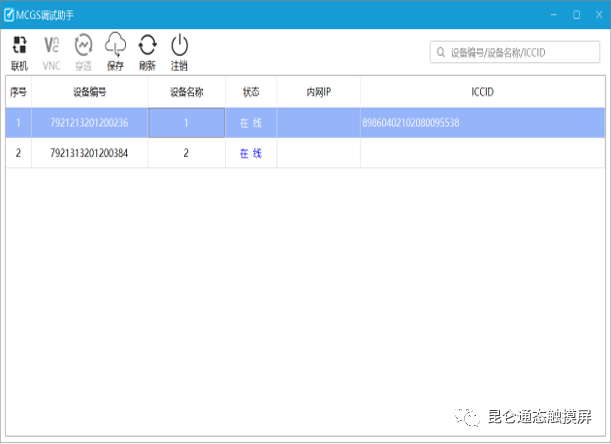

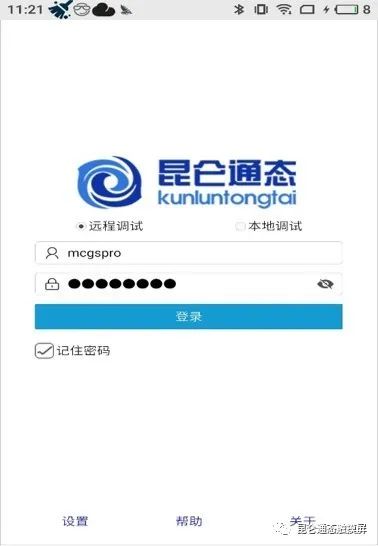

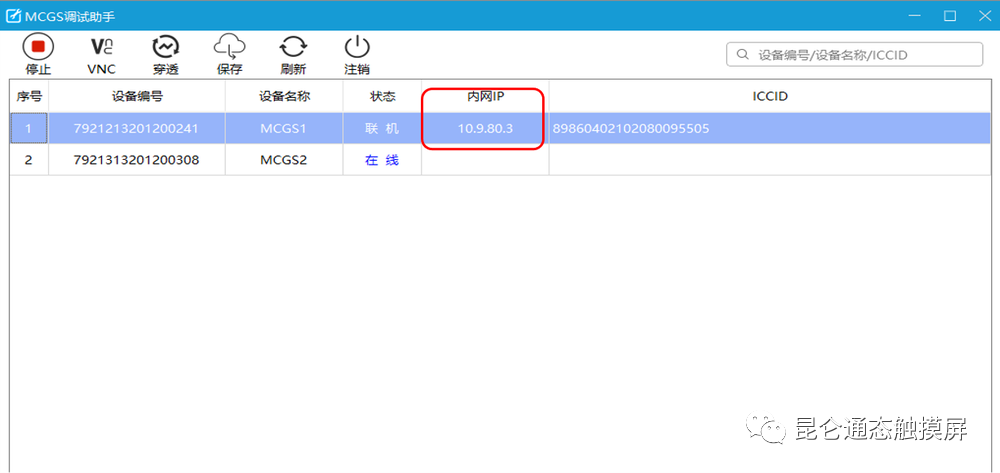

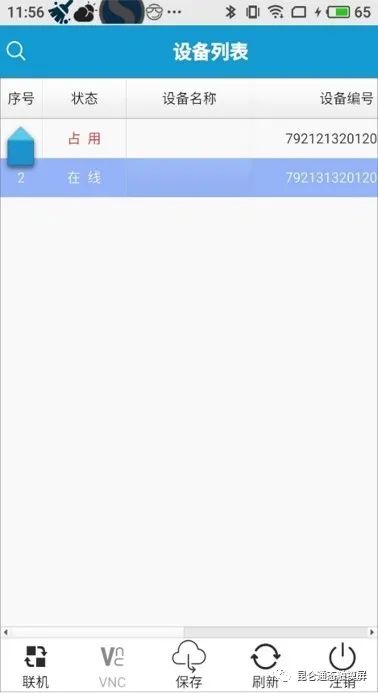

   1 、 运行MCGS调试助手，输入之前在触摸屏设置好的用户名、密码，登录后进入设备列表显示页面。

   2 、 勾选记住密码，成功登录后，下次登录将不用再输入密码。

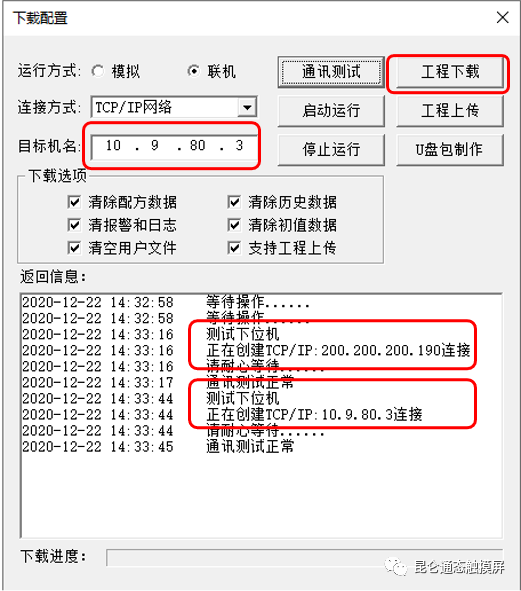

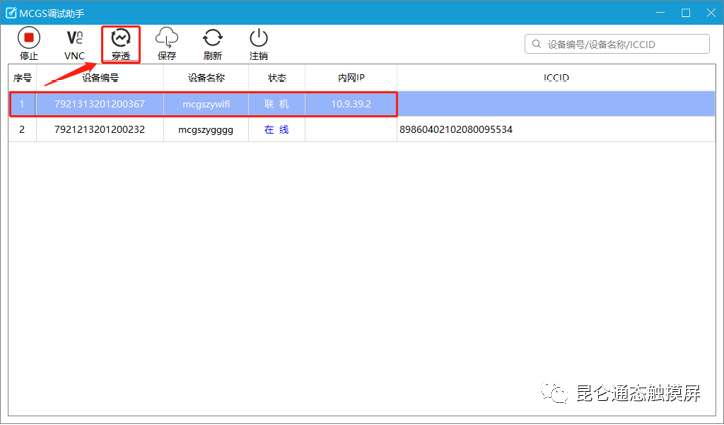

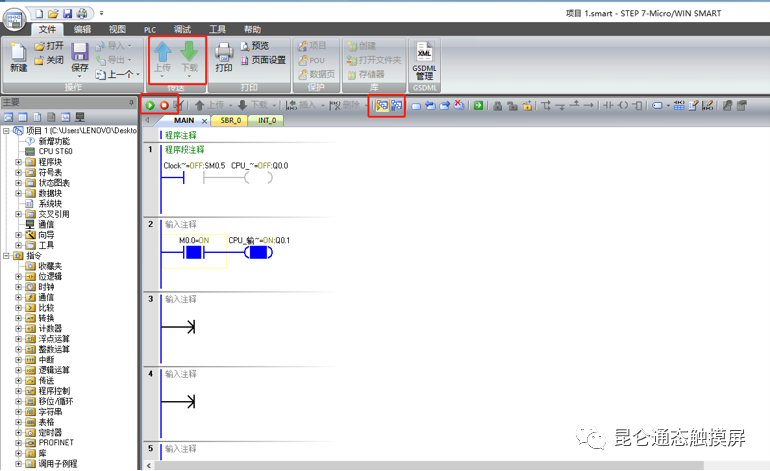

远程下载

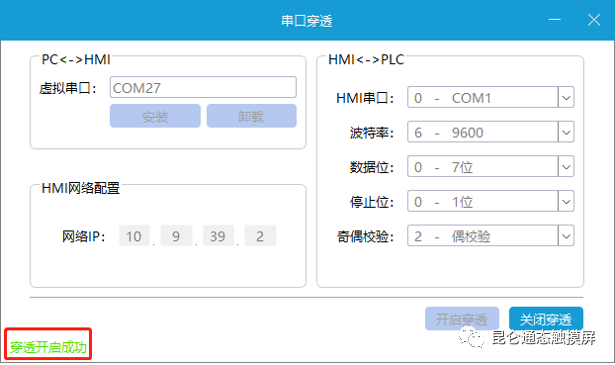

2、弹出串口穿透窗，主要分为三个部分：

     框1：安装及卸载虚拟串口，可查看虚拟串口编号；

     框2：默认即可；

     框3：HMI和PLC通过串口穿透时，通讯

             参数设置注意和PLC保持一致。

。

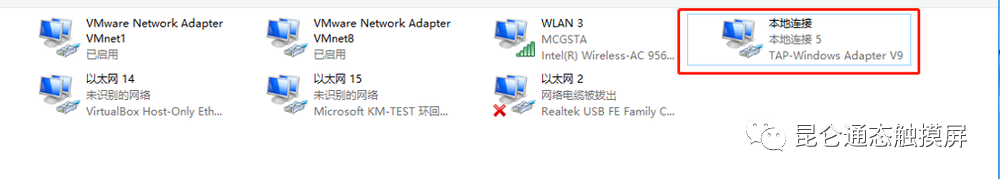

3、和三菱通讯，我们选择“安装”，进行虚拟串口安装。  安装完成后会显示出虚拟串口的编号，在

     电脑的设备管理器也可进行查看。

。

4、选择HMI和PLC之间物理连接的串口编号，设置好通讯参数（与PLC保持一致） 后，

     选择“开启穿透”，等待穿透开启成功。

     注：开启穿透成功后，触摸屏会停止运行环境，进入系统设置画面。

5、三菱软件中打开连接目标设置窗口，按照下图步骤，设置好虚拟串口的端口号，并确定。

6、按照图示操作，测试通讯连接状态，如测试成功。后续即可进行远程操作，如上传、下载、监控等。
